SK 브로드밴드 + iptime 포트포워딩 설정하기

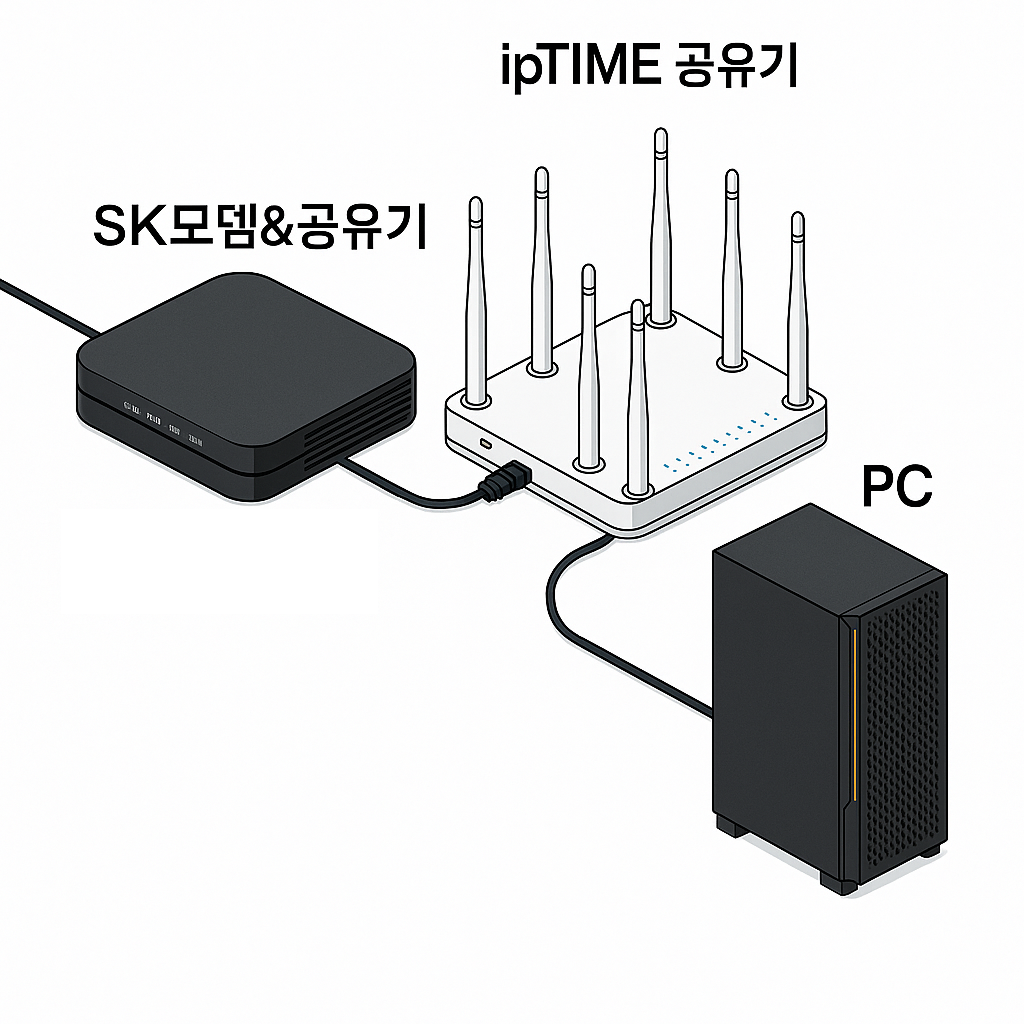

SK 브로드밴드 모뎀(DASAN H660NB)과 iptime 공유기를 함께 사용할 때, 포트포워딩을 설정하는 방법에 대해 알아보겠습니다.

SK 모뎀 자체가 공유기 역할도 하기 때문에, 두 번의 포트포워딩 설정이 필요합니다.



포트포워딩의 개념적인 설명은 아래 게시물을 참고해주세요.

https://dodobest.tistory.com/137

배틀넷으로 쉽게 이해하는 NAT와 포트포워딩



시작하기에 앞서

SK 모뎀 관리 페이지에 접속하려면 SK 모뎀에 랜이 연결되어 있어야 하고, iptime 관리 페이지에 접속하려면 iptime 공유기에 랜이 연결되어 있어야 합니다.

노트북과 PC 두 대를 모뎀, 공유기에 각각 연결한 후 진행하는 것을 추천드립니다.



SK 모뎀(공유기)에서의 포트포워딩

먼저, SK 모뎀에서 iptime 공유기에 할당된 IP 주소로 포트포워딩을 설정합니다.

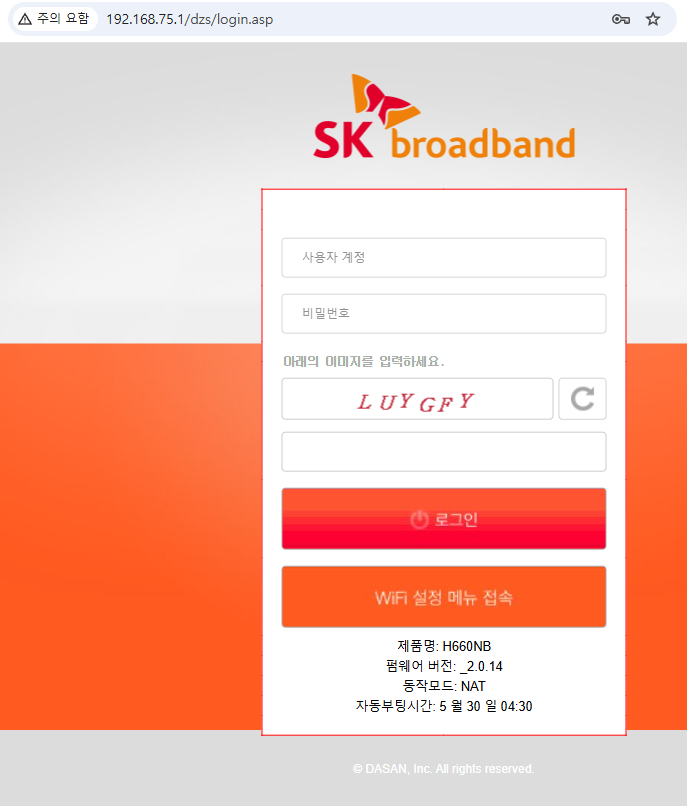

SK 모뎀 관리 페이지에 접속하려면 브라우저 주소창에 192.168.75.1을 입력합니다.





로그인이 처음이라면 기본 아이디인 admin과 초기 비밀번호를 입력해야 합니다.

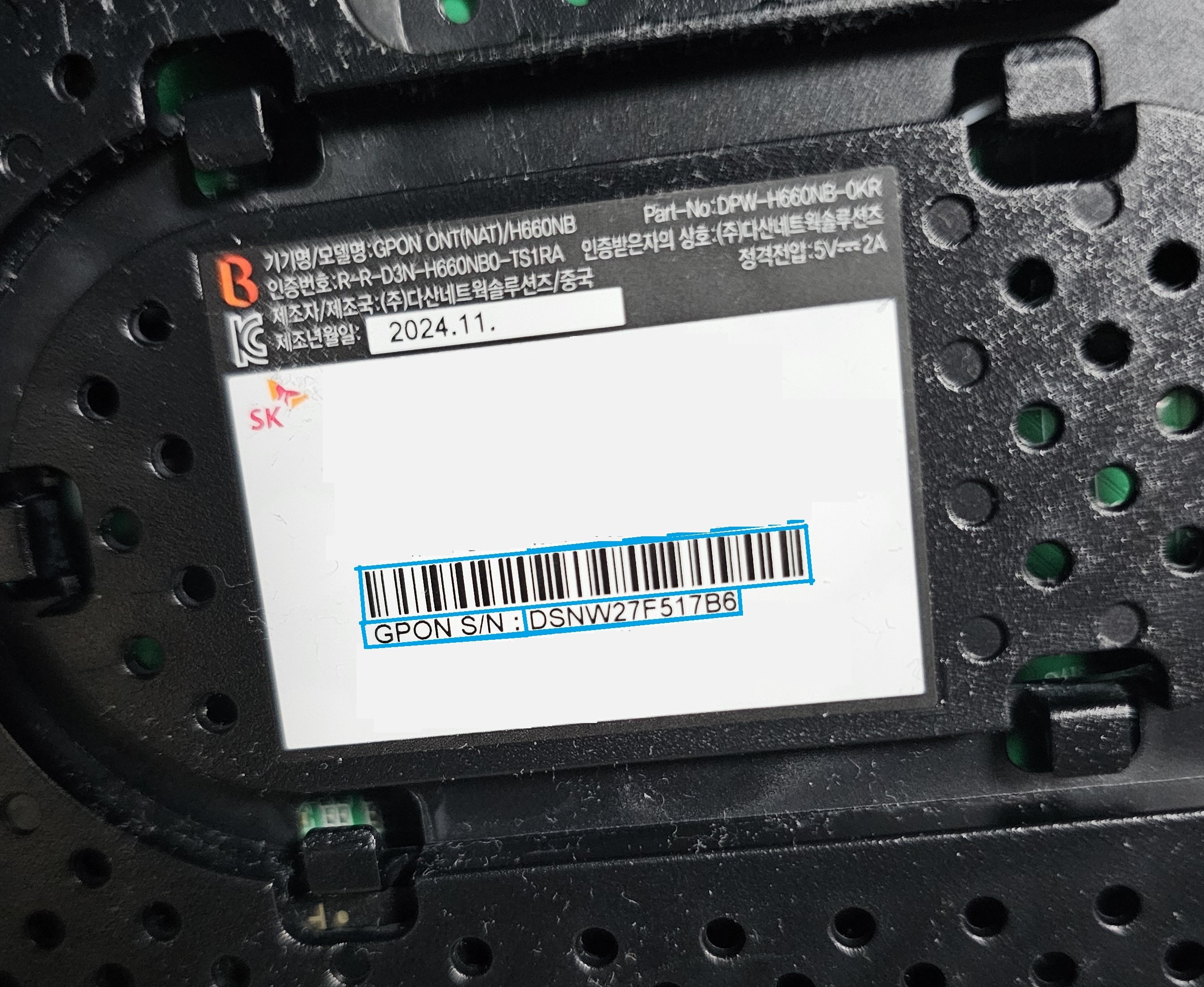

초기 비밀번호는 {6자리}_admin 형태이며, 6자리는 모뎀 뒤쪽의 GPON S/N에서 뒤 6자리를 입력하면 됩니다.

아래 사진을 예시로, F517B6_admin이 초기 비밀번호입니다.







처음 로그인을 하게 되면 비밀번호를 변경하라고 나옵니다.

변경을 완료하면 관리자 페이지로 이동합니다.

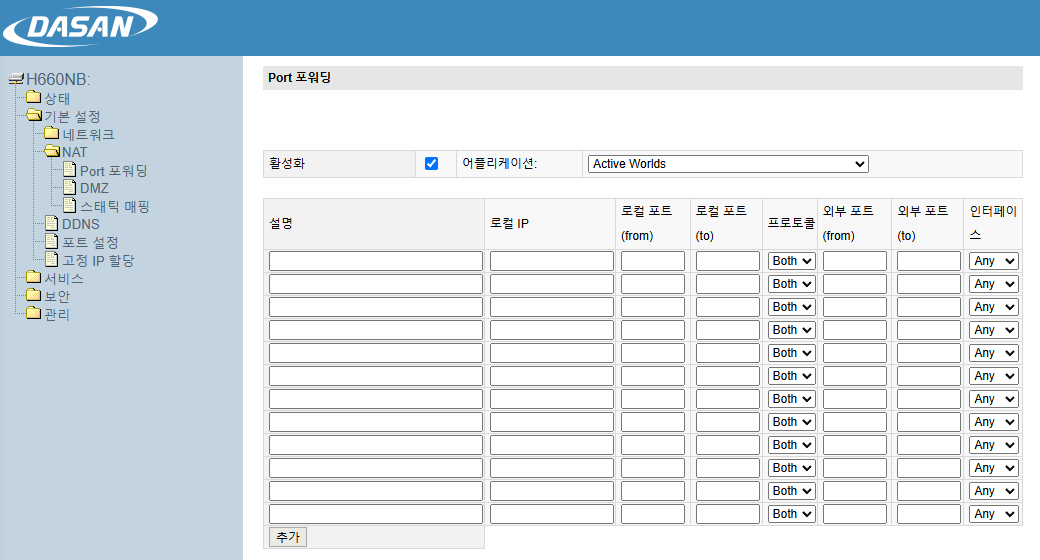

왼쪽 메뉴에서 기본 설정 - NAT - Port 포워딩을 선택하여 포트포워딩 설정 페이지로 이동합니다.





여기서 iptime 공유기의 IP 주소와 포트번호를 입력해야 합니다.



공유기에 할당된 IP 주소를 확인하려면 왼쪽 메뉴에서 상태 - 네트워크 정보 - 테이블 정보를 선택한 후 ARP 테이블 확인해야 합니다.

ARP 테이블은 Address Resolution Protocol의 약자로, IP 주소와 MAC 주소를 mapping 해주는 역할을 합니다.



iptime 공유기에 할당된 IP 주소를 찾기위해 iptime 공유기의 mac 주소를 알아내야 합니다.







iptime 공유기의 mac 주소를 알아내기 위해 iptime 공유기 관리 페이지인 192.168.0.1로 접속합니다.

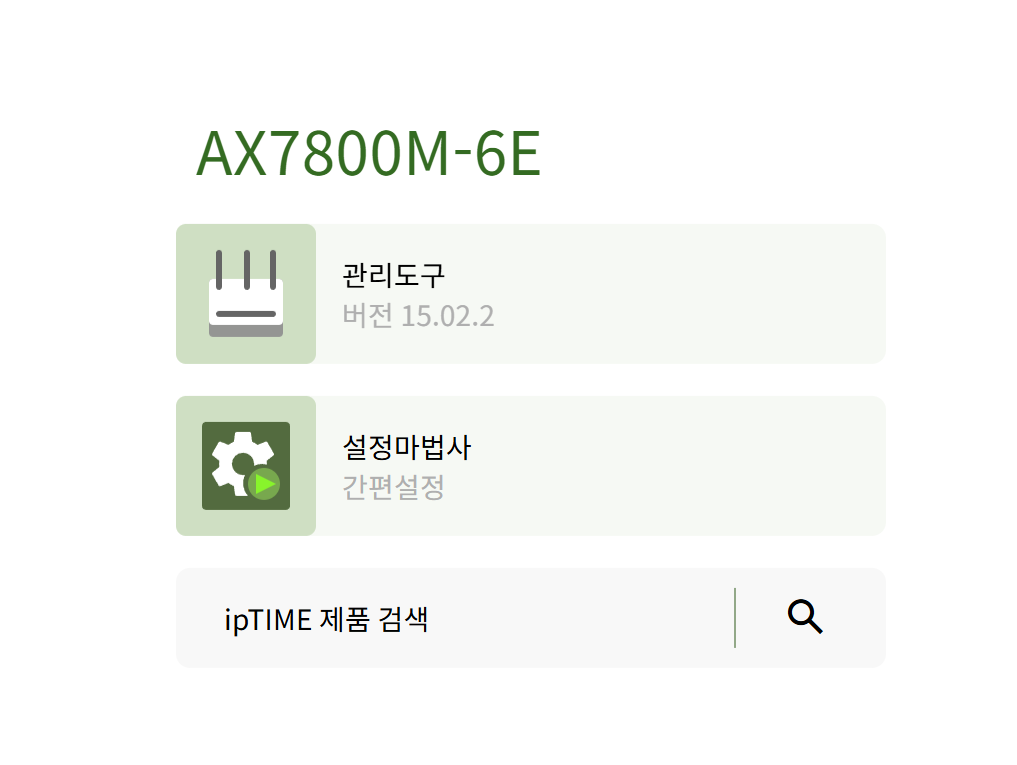

로그인을 하게 되면 아래와 같은 화면이 나오는데, 관리도구를 선택합니다.

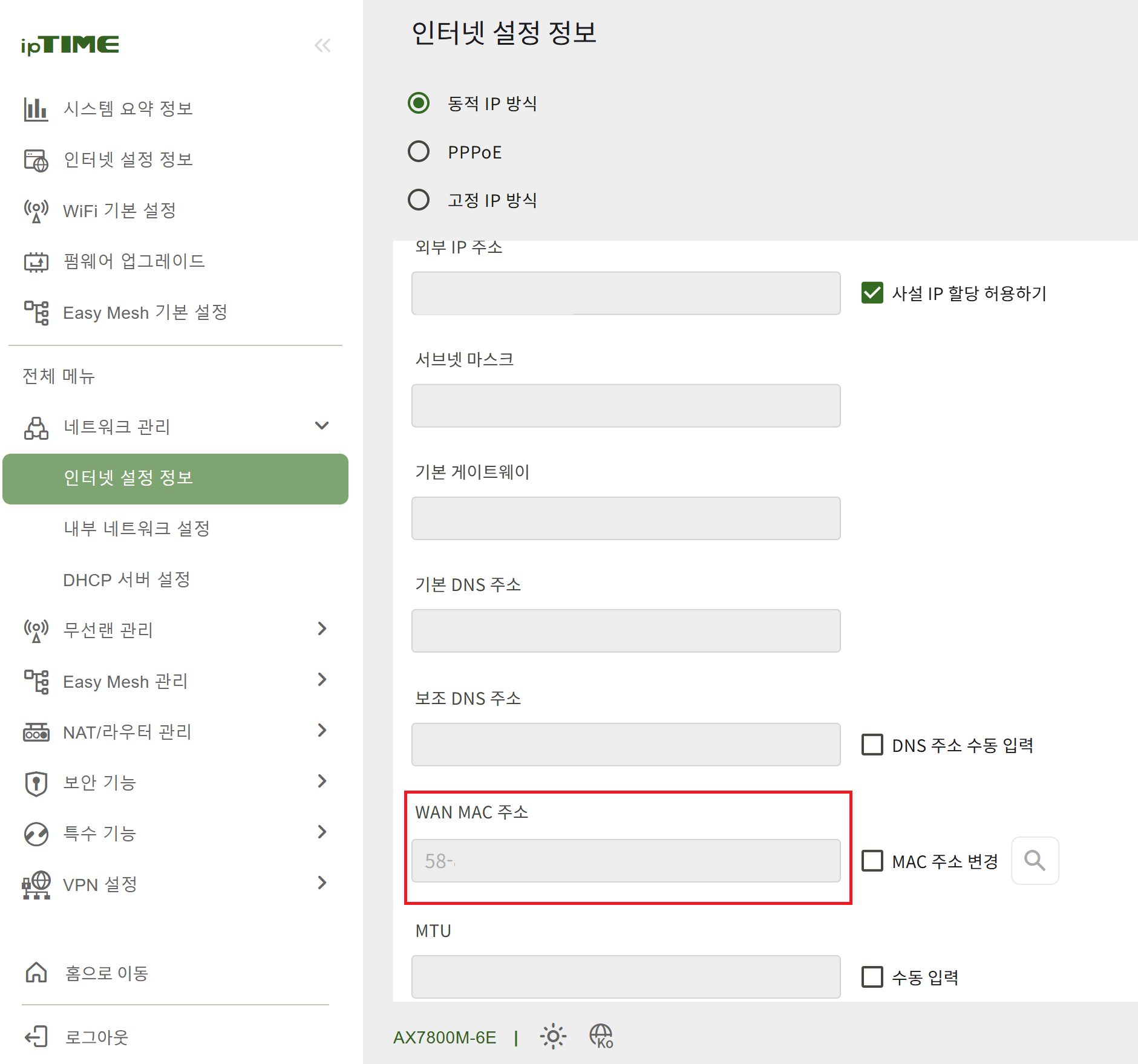

다음으로 나오는 화면의 왼쪽 메뉴에서 네트워크 관리 - 인터넷 설정 정보를 선택합니다.

그러면 하단에 WAN MAC 주소 항목에서 iptime 공유기의 mac 주소를 확인할 수 있습니다.







이제 SK 모뎀 관리자 페이지의 테이블 정보에 있는 ARP 테이블에서 방금 확인한 MAC 주소에 해당하는 IP 주소를 찾습니다.

이 주소가 iptime에 할당된 주소이며, 포트포워딩에 사용할 IP입니다.

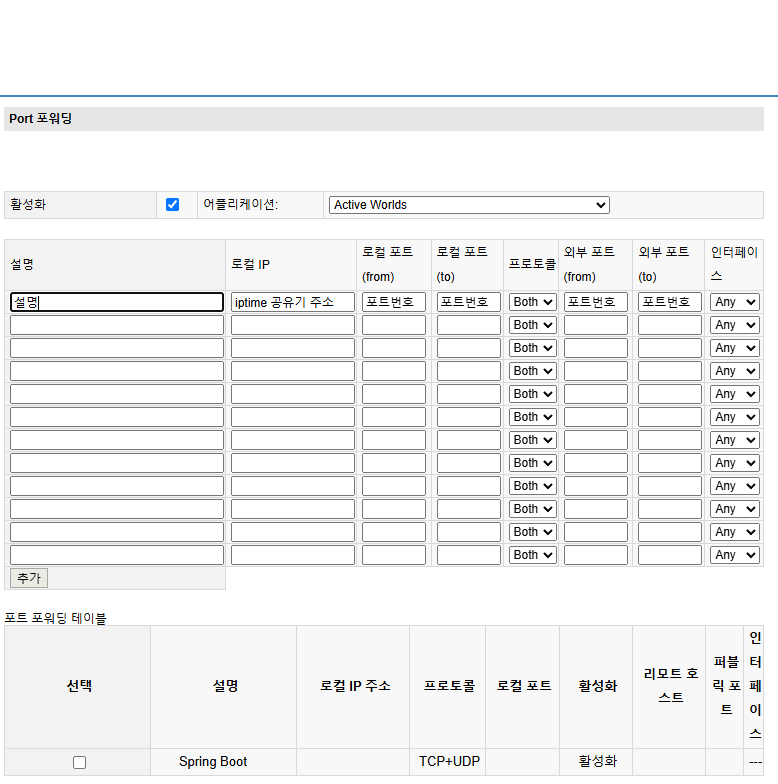

알아낸 IP 주소를 이용해 다시 기본 설정 - NAT - Port 포워딩 페이지에서 포트포워딩을 설정합니다.

모든 항목들을 입력한 후 왼쪽 아래 추가 버튼을 누르면 하단 포트 포워딩 테이블에 설정한 내용이 추가됩니다.





만약 "유효하지 않은 IP 주소입니다! 현재 서브넷 내에서 설정해야 합니다." 라는 메시지가 뜨면, iptime 공유기의 mac 주소와 IP 주소를 다시 한 번 확인해 봅니다.



iptime 공유기에서의 포트포워딩



이제 iptime 공유기에서의 포트포워딩만 남았습니다.



iptime 공유기 관리페이지인 192.168.0.1로 접속한 후, NAT/라우터 관리 - 포트포워드 설정 페이지로 이동합니다.

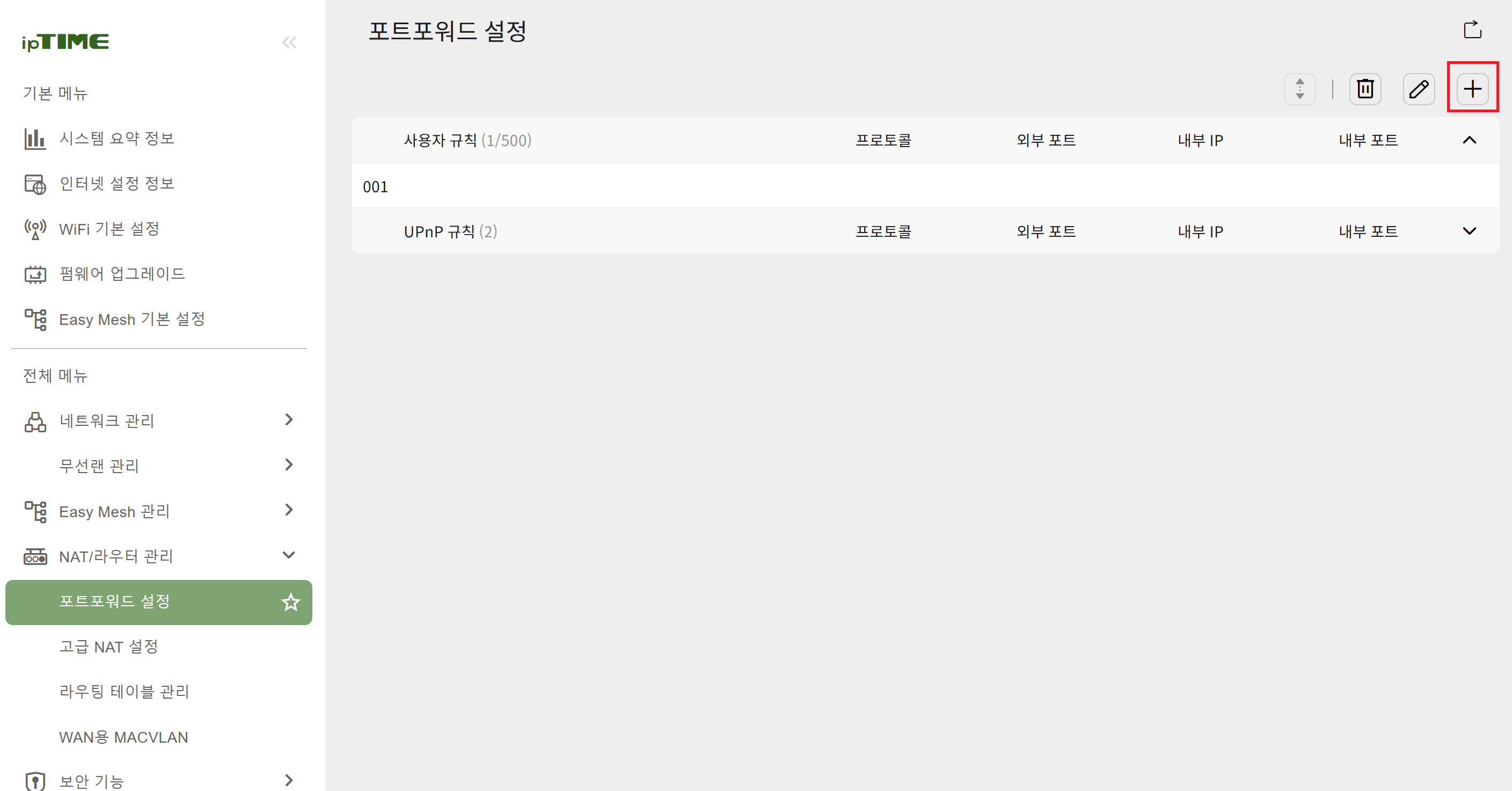

그러면 아래와 같은 화면이 나오는데, 오른쪽 상단의 + 버튼을 누릅니다.

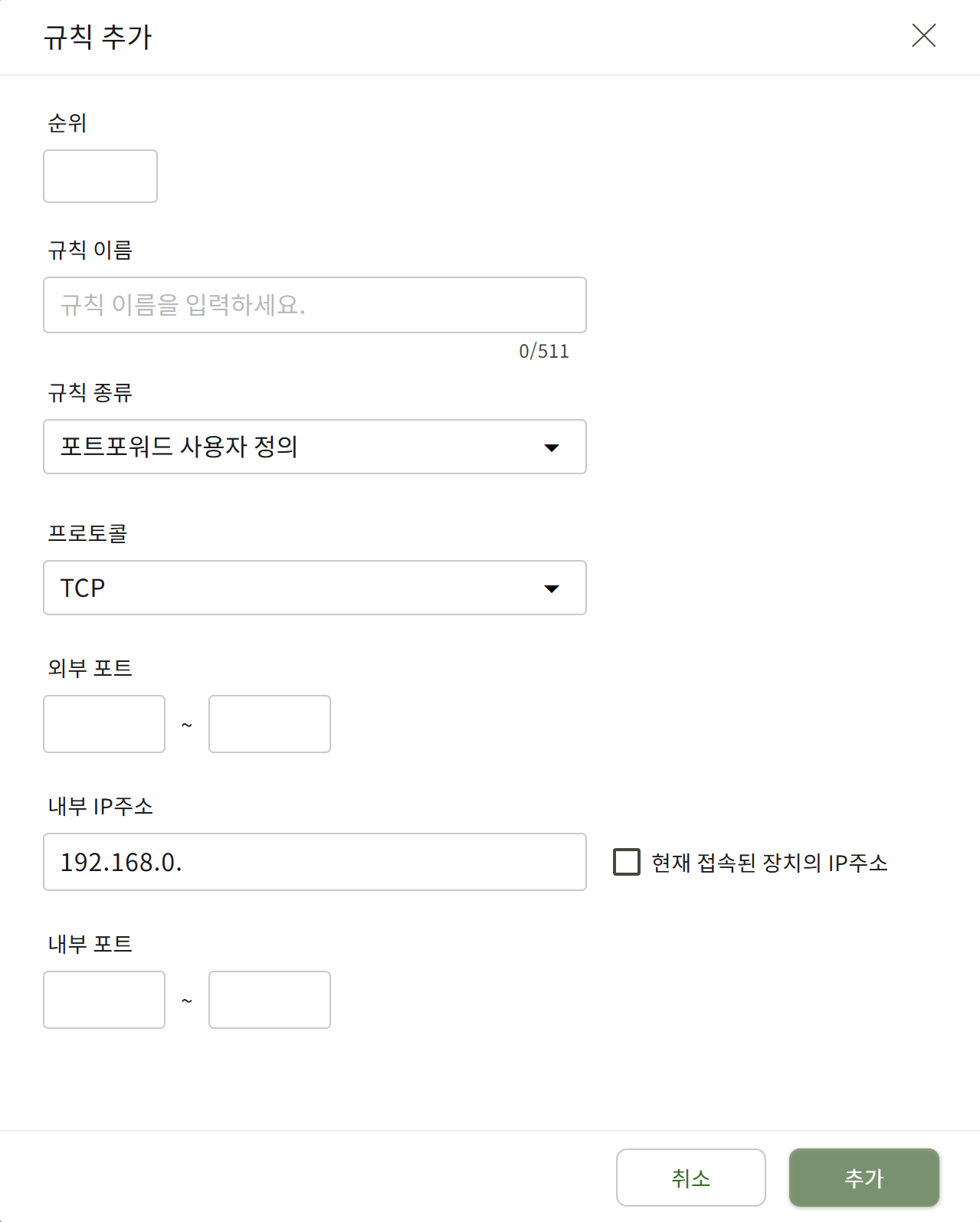

포트 번호와 IP 주소를 입력하고 추가를 누르면 포트포워딩 설정이 완료됩니다.







포트포워딩 테스트



설정한 포트포워딩이 정상적으로 동작하는지 yougetsignal 사이트에 확인할 수 있습니다.



https://www.yougetsignal.com/tools/open-ports/

Open Port Check Tool - Test Port Forwarding on Your Router



사이트에서 IP 주소와 포트 번호를 입력한 후 check를 누릅니다.

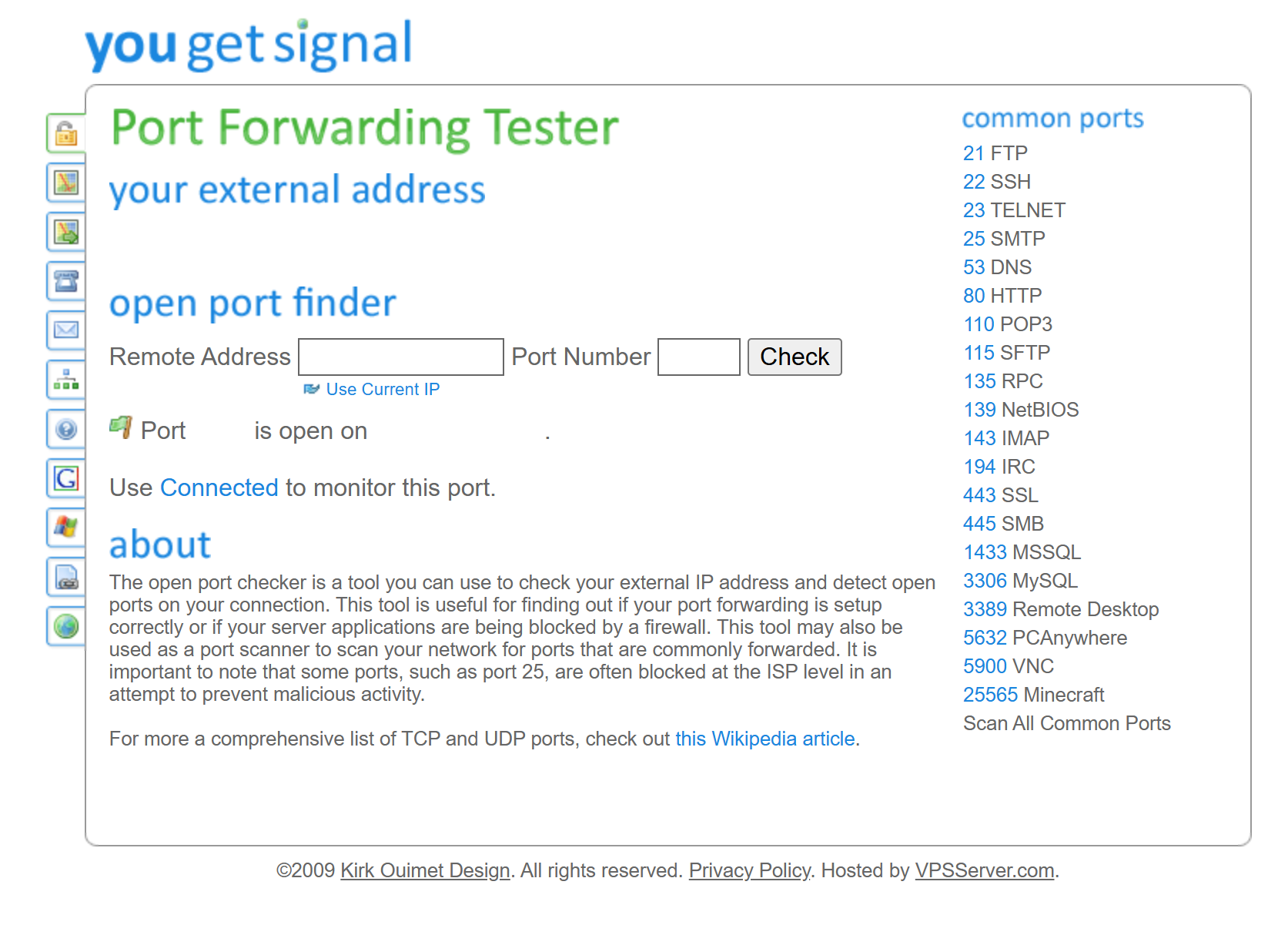

포트포워딩이 성공적으로 설정됐다면 아래 그림과 같이 초록 플래그와 함께 open on 메시지가 표시됩니다.





포트포워딩에 실패했다면 아래와 같은 메시지가 나오며, 설정 과정에서 누락된 부분이 있는지 재확인해야 합니다.







그래도 안 될 경우, 방화벽 설정하기

포트포워딩을 설정해도 테스트에 실패한다면 방화벽 설정을 추가로 해볼 수 있습니다.

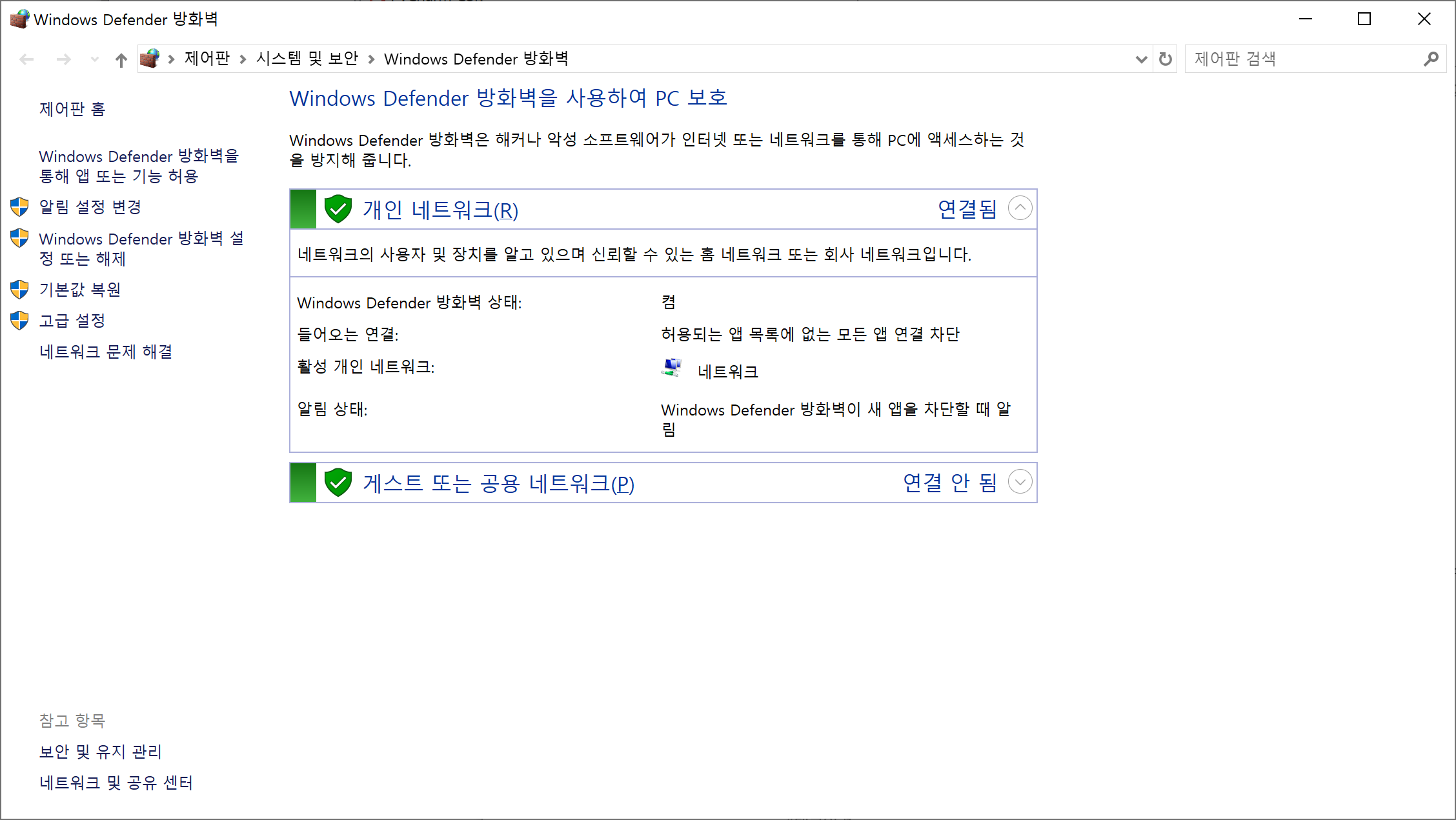

Windows Defender 방화벽으로 이동한 후, 고급 설정을 클릭합니다.

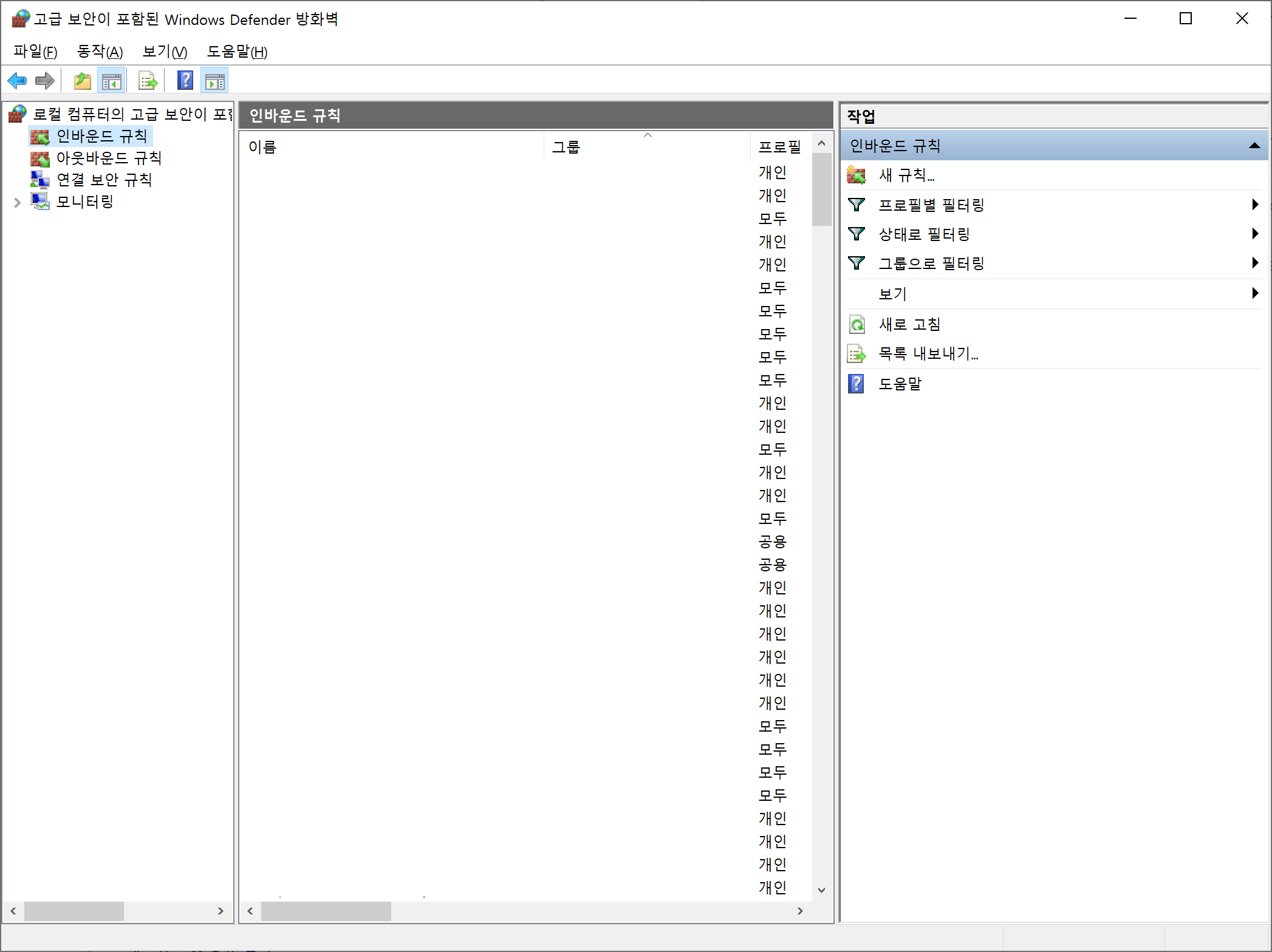

그러면 고급 보안이 포함된 Windows Defender 방화벽 창이 나옵니다.

왼쪽에서 인바운드 규칙을 선택한 후 오른쪽에 새 규칙을 선택합니다.

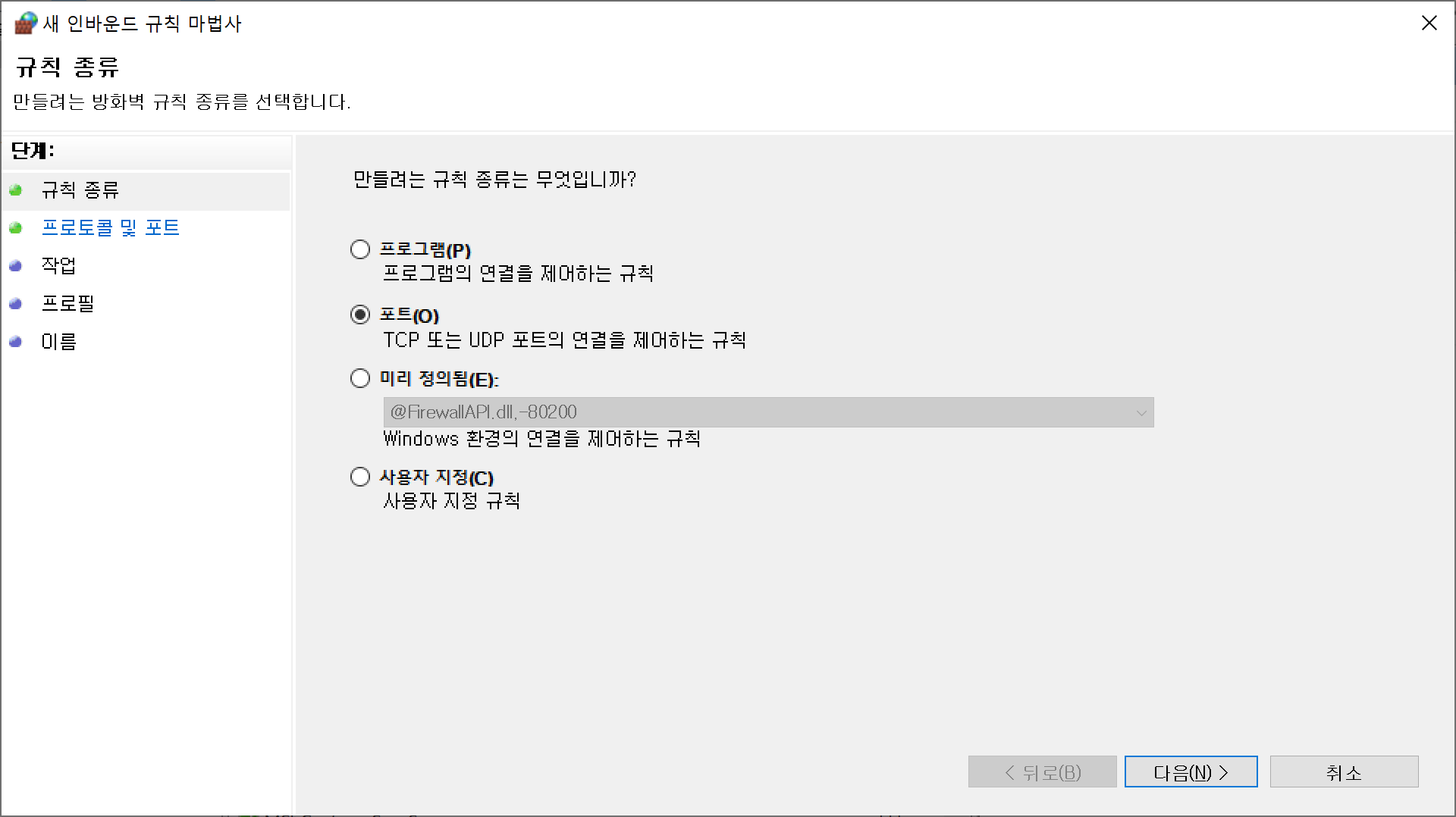

규칙 종류에서 포트를 선택합니다.

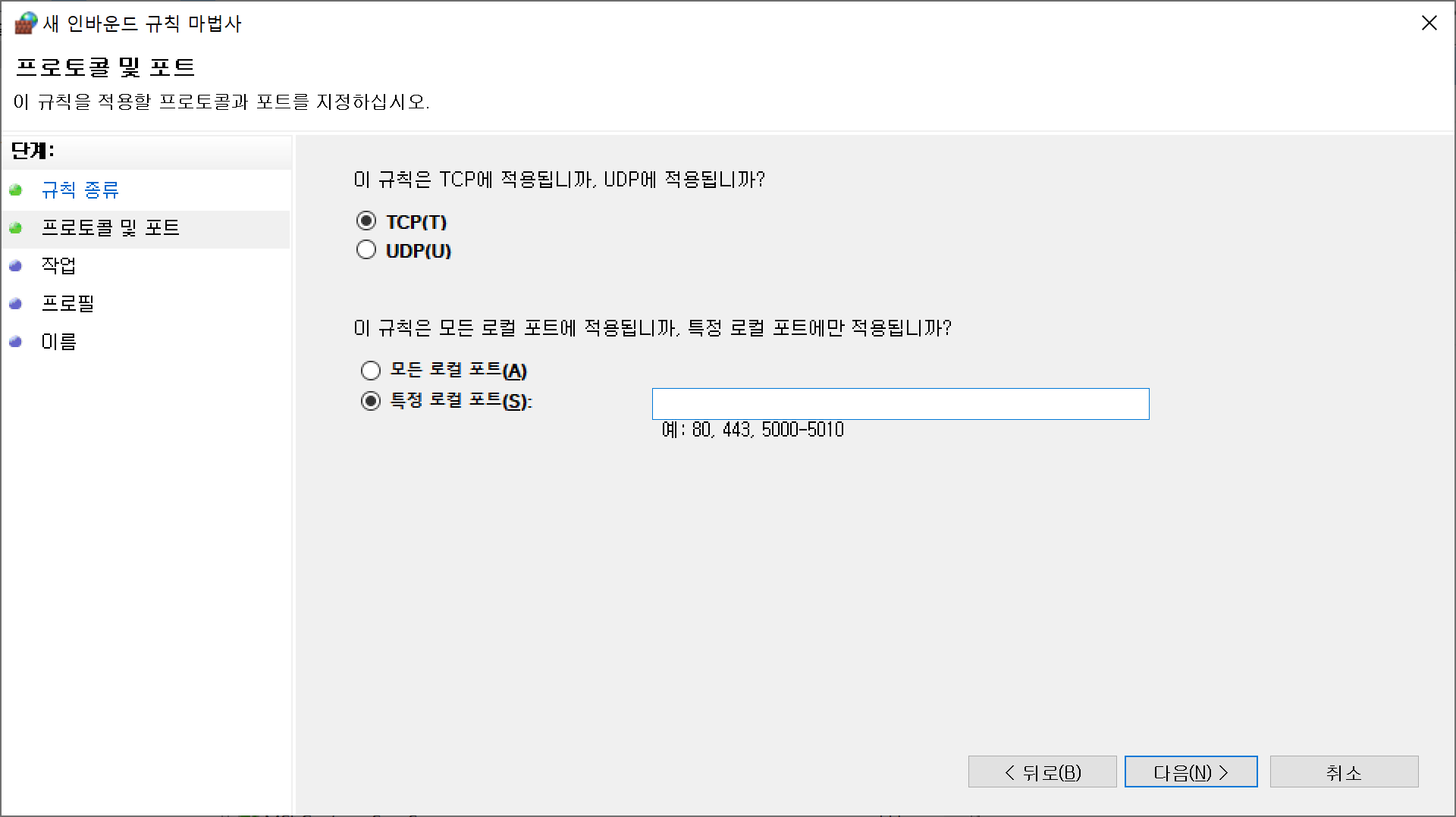

TCP와 특정 로컬 포트를 선택한 후, 포트포워딩에 사용할 포트 번호를 입력합니다.

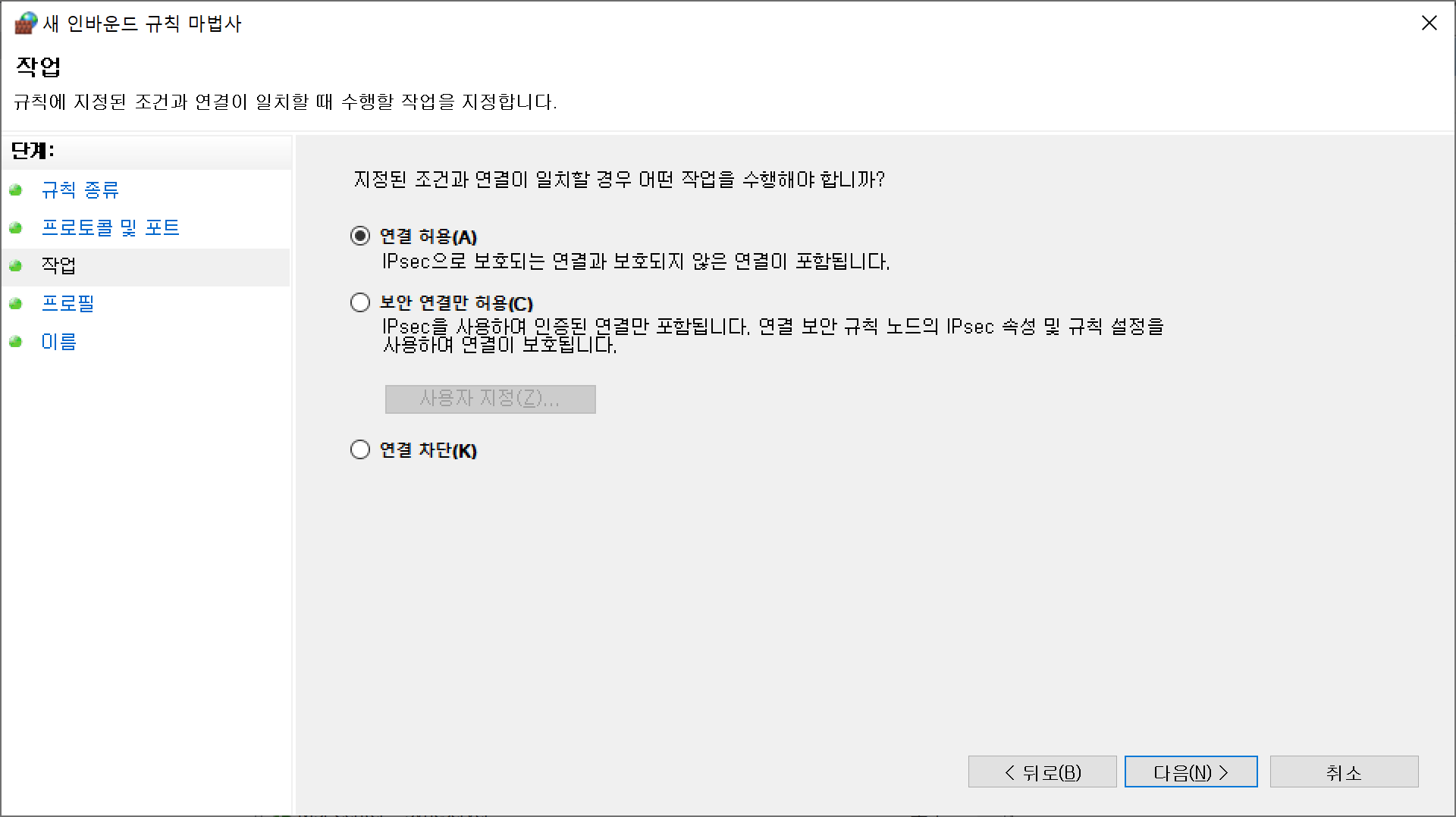

연결 허용을 선택합니다.

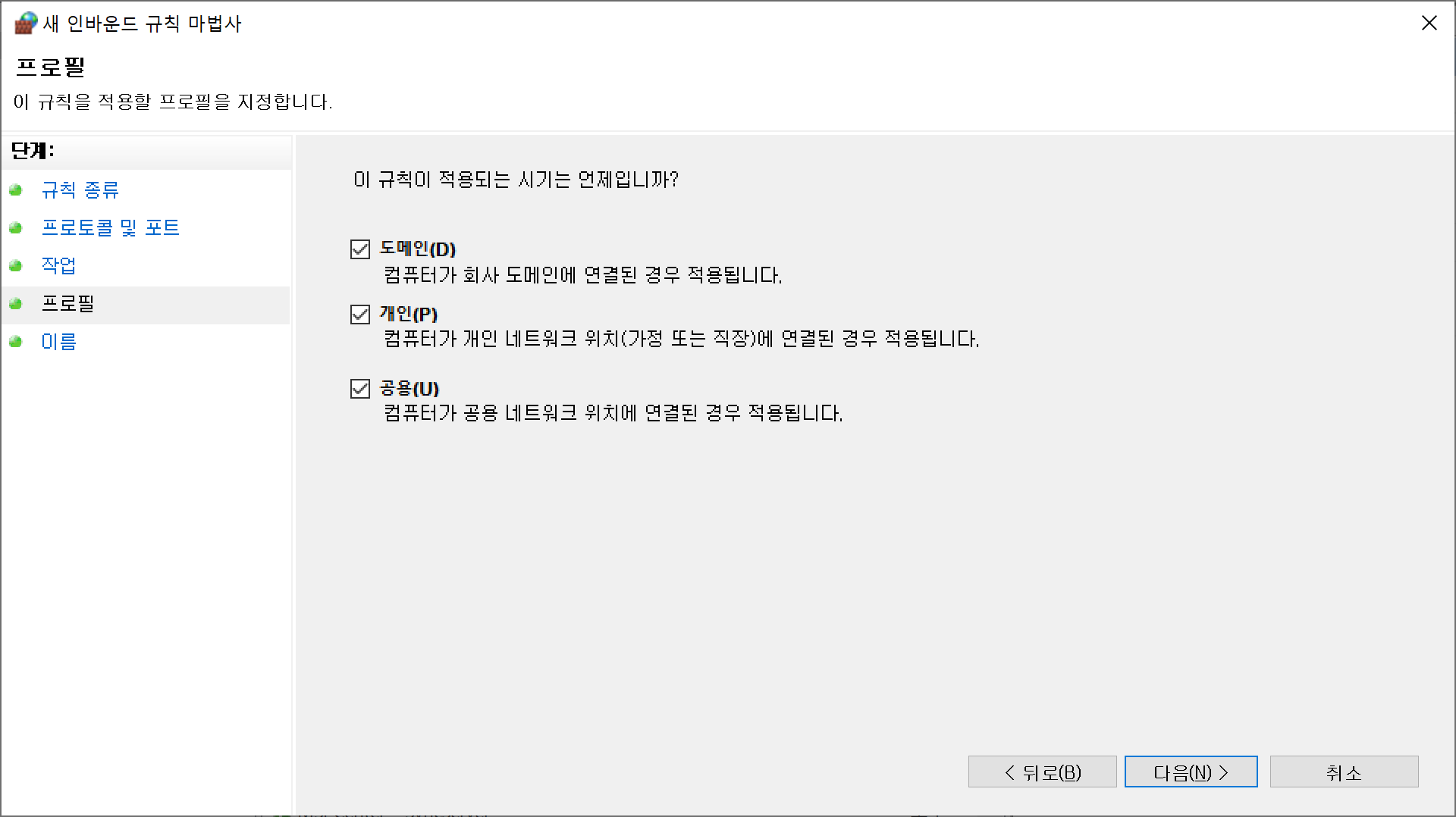

도메인, 개인, 공용 중 상황에 맞는 항목을 선택합니다.

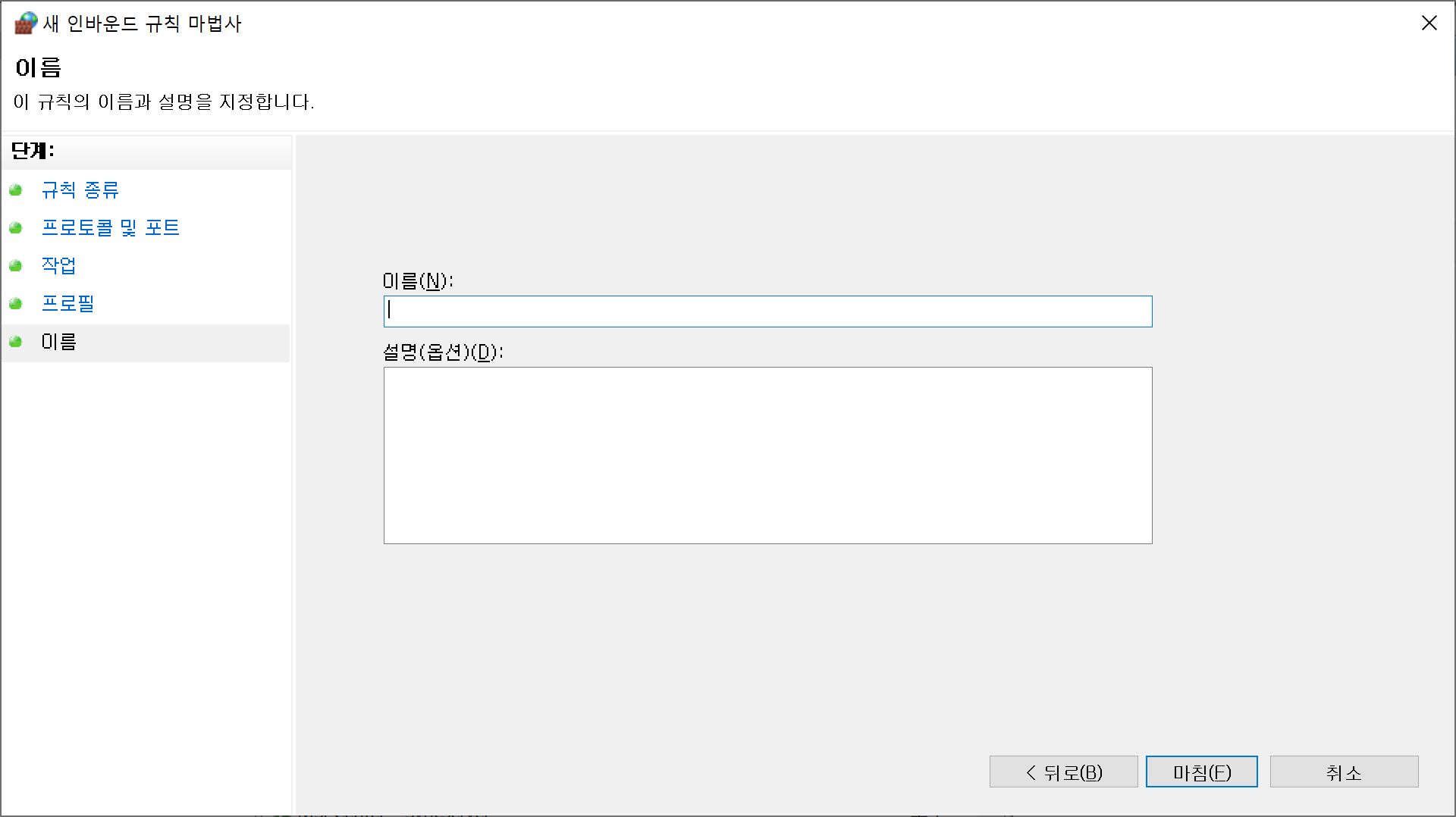

마지막으로 이름을 입력하고 마침을 눌러 방화벽 규칙 추가를 완료합니다.

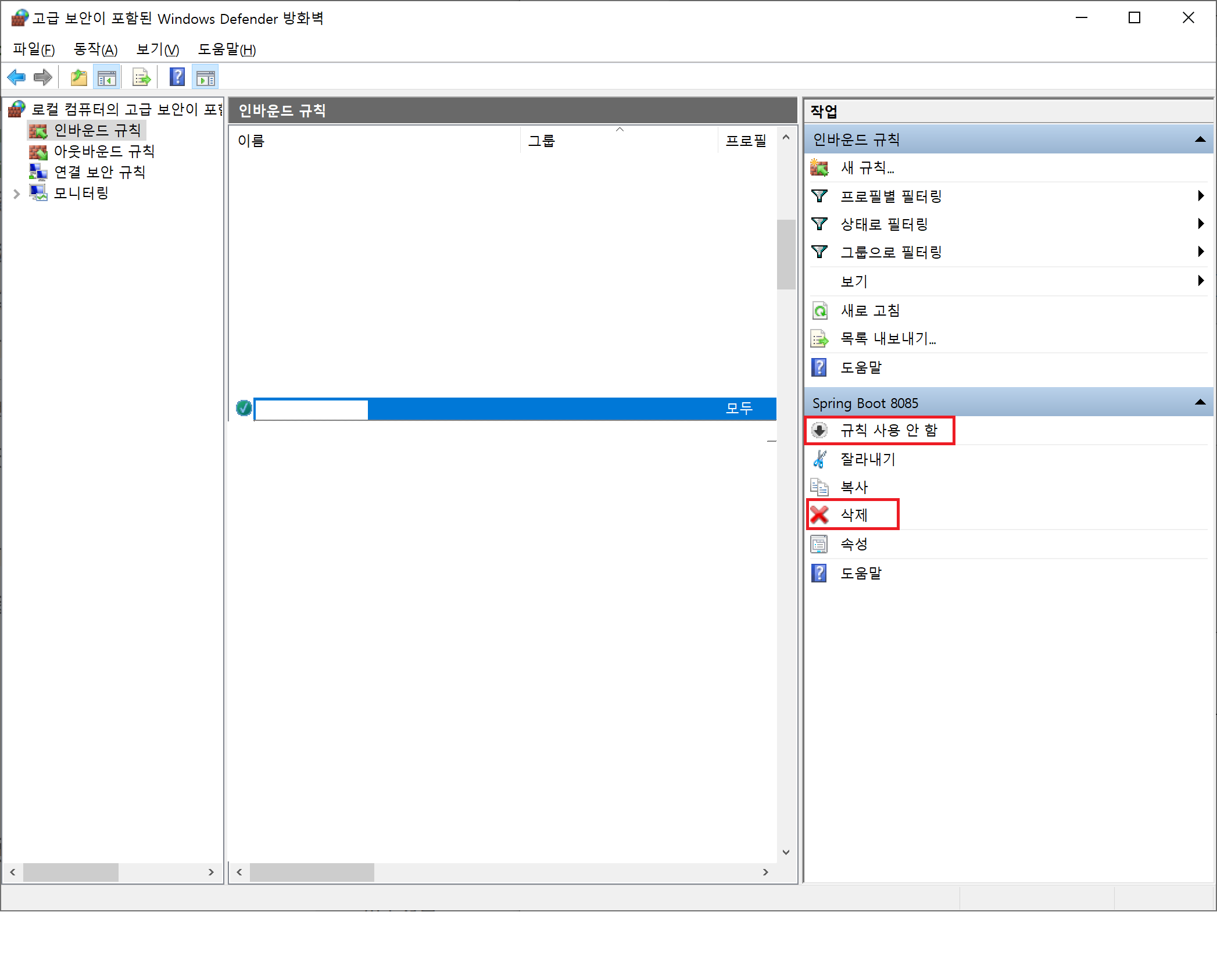

추가한 방화벽 설정을 취소하려면, 규칙을 선택한 후 우측 메뉴에서 규칙 사용 안함 또는 삭제를 선택하면 됩니다.
